Anwendungen

Elektronik ist heute allgegenwärtig. Manchmal fehlt nur noch eine pfiffige, kompakte Kleinigkeit, um eine umfangreiche Aufgabe zu bewältigen. Oft kann in diesem Fall ein kleines Unternehmen schnell und kostengünstig weiterhelfen.
Auf dieser Seite finden Sie einige Lösungen, aus ganz verschiedenen Bereichen, die im Laufe der Jahre entstanden sind.

Zirconium CubeAutosampler
PCR-ControllerSchneller PCR-Thermocycler
Spektrometer340..850nm Spektrometer
LiIon ZellentesterHochpräziser coulometrischer LiIon Zellentester
ALDSPortables Lungendiagnosesystem
PMA302010Mechanischer Prüfadapter
TQ412_melodySubminiatur Melodiegenerator
EMI PreAmpEMV Breitband Vorverstärker
EMI Filter TestEMV Filter Testboards
WLAN2UARTSeriell-nach-WLAN - Konverterplattform
BLEsensorBluetooth Low Energy Sensor
SSI_USB_DUOKonverterplattform
SSI_USBKonverterplattform
L&S-ModulLicht- und Soundmodul mit Bewegungssensor
Digital IODigital IO-Modul
Loadcell ADCLastzellen Datenwandler
Stegano E200Datensammler mit Ethernet
Stegano P100Datensammler mit Ethernet
ASi-XceiverSeriell-nach-AS-i - Bridge
SSI_TOOL1Konverterplattform mit FPGA
allTimerkundenspezifische Stoppuhr
TECLABDisplaycontroller für Laborgeräte
ZirconiumSteuerung für Analysepumpen
HotDog5090Digitaler Temperaturregler für HPLC-Säulenofen
RFID_baseKompakte RFID-Basisstation
TQ10_melodySubminiatur Melodiegenerator
xmasball2012Schwebende Weihnachtskugel 2012
CentiPadEmbedded Linux Module
USS1701Ultraschall Gasflusssensor
RS422splitterRS422 Encoder Splitter/Repeater
ShutterDigitale Drehzahlregelung für Shuttermotor
MAHPONGMAHPONG TV-Tennis

Zirconium Cube Autosampler

Anwendung in der Hochdruck-Flüssigkeits-Chromatographie (HPLC) und Micro LC
Ein Zirconium System - Produkt
- 2 oder 6 Sampleracks
- Peltierkühlung des Probenraums
- neuartiges Reinigungssystem
- benutzerfreundliche Software
Vorgestellt auf der ASMS 2021 in Philadelphia
Entwicklung der Elektronik-Hardware- und Firmware durch HAREROD
Elektronik-Hardware
- Motorcontroller für Positionierung und Probennahme
- Steuerung für integriertes Reinigungssystem
- Probentemperierung
- 4 Weitbereichsdigitaleingänge (5V..24V, up/down biased), 4 Weitbereichsschaltkontakte (48V 250mA)
- RS-232 und Ethernet Software Control Interfaces
Firmware
- RTOS Echtzeitbetriebssystem mit eigenem Thread für jedes Subsystem (freeRTOS auf STM32F4)
  - proprietärer Multithread XML Skriptinterpreter für flexible Abarbeitung der Injektionsmethoden
  - RS-232 und Ethernet Firmware Control Interfaces für Gerätesteuerung und Dateitransfer
  - Steuerung der Probentemperierung
  - Steuerung für XY-Z-Injektionsnadel-Positionierung
  - Steuerung für integriertes Reinigungssystem, inkl. Waschpumpen und -ventilen
  - Steuerung für integrierten Dilutorkolben
  - Steuerung für interne und externe Injektionsventile
- Bootloader für verschlüsselte, automatische Firmwareupdates
- wear-leveling Flash-Filesystem für lange Betriebszeiten im Feld (>10 Jahre)
- Fehlerkorrekturverhalten Klasse A typisch, Klasse B worst-case (z.B. bei Versorgungsausfall)

top

Schneller PCR-Thermocycler

Zu Beginn der Covid19-Pandemie entstand während des LockDowns diese Steuerungseinheit für einen schnellen PCR-Thermocycler. Grundidee des Gerätes war eine Einweg-Probenkartusche. Im Gegensatz zu den bekannten Antigen-Schnelltests, kommt hier die Polymerase-Kettenreaktion (PCR) zum Einsatz, welche in diesem Fall sehr präzise und empfindlich den genetischen Fingerabdruck des Covid19-Virus nachweisen kann.
Die PCR-Analyse erfordert zwei technische Vorgänge:

Zum einen müssen für den chemischen Prozess präzise zwei verschiedene Temperaturen (z.B. 55°C / 96°C) zyklisch angefahren werden.
Zum anderen müssen die 520nm Sekundäremissionen des Farbstoffs SYBR Green I vom Hintergrund einer 497nm Lichtquelle unterschieden werden.

Innerhalb weniger Wochen entstanden die gezeigte Steuereinheit mit zugehöriger Sensoreinheit.

Eckdaten
- Sensoreinheit
  - PMW-Lichtquelle 497nm
  - Edmund Optics Bandpass 520±2nm
  - Analog-Frontend für Hamamatsu Sensor
- Peltier-/TEC-Treiber 12V 6A
- Heizung-Treiber 12V 3,5A
- Lüfter-Treiber 12V PWM
- Versorgung 12V 10A
- 1x Thermoelement-Eingang
- 2x 1wire Temperatursensor DS18B20
- Digitaleingänge intern
- Hauptcontroller STM32F4 mit freeRTOS
- WiFi-/BLE-Interface ESP32
- USB
- 3x Weitbereichsdigitaleingänge 5V/12V extern
- 2x Optokoppler Ausgänge 60V 600mA, 1500V Isolation
- interner Steuerdatenspeicher
- Interne Diagnose
- Schutzfunktionen gegen Bedienfehler
- Schutzfunktionen gegen EMI
- Hauptplatine: 90mm x 96mm
Firmware
- Basisfirmware für Erstinbetriebnahme
- Treiber für Peripherieansteuerung
- Produktivfirmware STM32/ESP32
- XML-basierter frei programmierbarer Sequencer
- Webinterface

top

Spektrometer

Durch die Arbeiten zum PCR-Thermocycler war ein wertvoller Kontakt zu Hamamatsu Deutschland entstanden. Hierüber wurde dann für den internen Laborbedarf ein Mini-Spektrometermodul angeschafft. Auf Nachfrage stellte Hamamatsu Kalibrationsdaten direkt aus der japanischen Fertigung zur Verfügung.
Das Bild zeigt Messungen an Lichtquellen mit dem provisorisch in Betrieb genommenen Spektrometer. Später wurde die Leiterplatte weiter bestückt und steht nun als bus-powered USB device zur Verfügung.

Eckdaten
- Sensoreinheit
  - Hamamatsu C12880MA
  - CMOS Linearsensor mit 288 Pixeln
  - Spektralbereich: 340..850nm
- Sensorinterface mit Pixeltaktgenerator, Signalpuffer und 16bit 1MSPS ADC AD7980
- USB bus-powered
- UART-Interface
- User-Button
- 4x dimmbare weiße Beleuchtungs-LED's
- 2x Digitaleingänge
- Microcontroller STM32F4
- Gehäuse: Hammond 1591XXLS 83mm x 54mm x 39mm
Firmware
- Produktivfirmware
- Treiber für Peripherieansteuerung
Windows Software
- Ermittlung von Emissions- und Absorptionsspektren
- Sensorparametrierung, Kalibrierung, Autoskaling

top

Hochpräziser coulometrischer LiIon Zellentester

Prüfmittel für die LiIon-Zellenentwicklung in der Automobilindustrie. Coulometrische Prüfungen erlauben die Beurteilung von Wirkungsgrad und Alterung von Zellen über einen weiten Bereich von Anwendungsszenarien. Das Bild zeigt den ersten 2-Kanal Prototyp. Im Rahmen dieses Projektes wurde von Harerod noch weitere Ergänzungshardware entwickelt, z.B. Peltierkühlersteuerungen und Messbaugruppen für Hilfskanäle.

Eckdaten
- LiIon-Einzelzellenkanal
  - Zellenspannung 0 .. 4,2V
  - Zellenstrom -20 .. +20A
  - Zellentemperatur
  - 2x ADC 24bit AD7175-8
  - DAC 16bit AD5676
  - Referenzquelle LTC6655
  - Rauschfreie Auflösung Spannungsmessung > 18.5bit
  - Rauschfreie Auflösung Strommessung > 17.6bit
  - Kurzzeitstabilität Stromregelung < 5ppm (100µA/20A)
  - Schutzfunktionen gegen Bedienfehler
  - Schutzfunktionen gegen EMI
- Versorgung 5,5 .. 7,0V 40A
- 2x RS485-Bus
- USB
- 2x Optokoppler Ausgänge 60V 600mA, 1500V Isolation
- Status/Diagnose LCD Interface
- 2MB interner Steuerdatenspeicher
- SDcard Interface
- Interne Diagnose
- Microcontroller STM32F4
Firmware
- Basisfirmware für Erstinbetriebnahme
- Treiber für Peripherieansteuerung

top

ALDS - Portables medizinisches Diagnosesystem

Portables Lungenfunktionsdiagnosegerät
Ein Lothar MedTec - Produkt
Portables Messystem für Lungendiagnostik, bestehend aus einer Signalgeneratoreinheit und einer Sensoreinheit.
Applikationsschnittstelle Signalgeneratoreinheit
- ARM Cortex MCU für komplexe Signalerzeugung
- WiFi-/BLE-Hostkommunikation
- Energie- und Standby-Management
  - langzeitbereitschaftslagerfähig durch <10μA Ruhestrombedarf im Tiefschlafzustand
- Schnittstellen
  - WiFi-/Bluetooth-Anbindung an Hostapplikation.
  - 2x Duo-LED
  - 1x Tasteranschluss
  - Leistungssendstufe
- Versorgung
  - Li-Ion-Akku Zellenpack
  - 5V USB Ladesystem und Packmanager
Applikationsschnittstelle Sensoreinheit
- WiFi-/BLE-Hostkommunikation
- Energie- und Standby-Management
- Schnittstellen
  - WiFi-/Bluetooth-Anbindung an Hostapplikation.
  - Duo-LEDs
  - Sensoren
- Versorgung
  - Li-Ion-Akku Zelle
  - 5V USB Ladesystem und Zellenmanager
Abmessung
- verschiedene Leiterplatten zwischen 20mm x 30mm und 130mm x 130mm, angepasst an die mechanischen Designbedürfnisse
Leistungssumfang
- Entwicklung Hardware
- Entwicklung Firmwareframework/Treiber Energiemanagement
- Support Firmwareentwicklung WiFi-/BLE-Controller
- Entwicklung Inbetriebnahmekonzept inkl. Programmieradapter
- Fertigungssteuerung Funktionsmuster
- Zulassungsvorbereitung elektrischer Teil nach DIN EN 60601-1-2
- Betreuung Zulassungsprüfungen elektrischer Teil nach DIN EN 60601-1-2
  - Elektrische Sicherheit
  - Sicherheit Li-Ion-Batterie
  - Elektromagnetische Verträglichkeit EN 60601-1-2:2015
  - ETSI EN 301 489-1 V2.2.0 (2017-03) / ETSI EN 301 489-17 V3.2.0 (2017-03)

top

PMA302010 - Mechanischer Prüfadapter

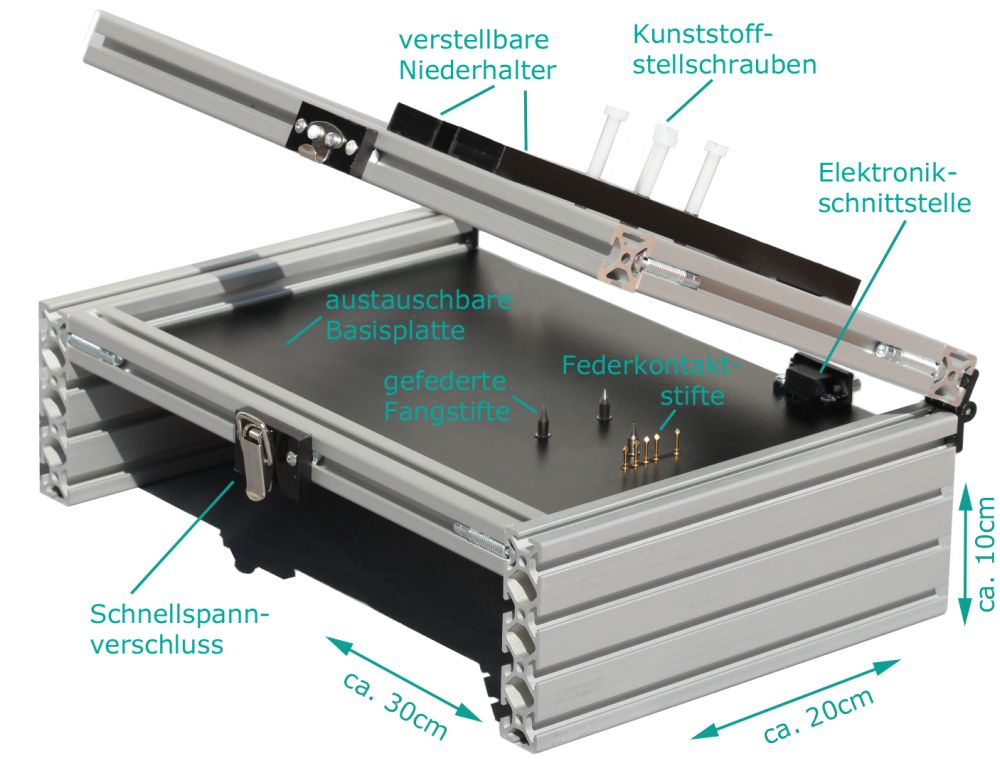

Universeller mechanischer Adapterrahmen zur Verwendung mit wechselnden Prüflingen
Das passende Prüfmittel für die professionelle Qualitätskontrolle Ihrer Baugruppen.
Entwicklungsbegleitende Konstruktion der Basisplatte direkt aus den CAD-Daten Ihrer Baugruppe.
Transparente Kosten. Typischerweise 50-65% Ersparnis gegenüber Drittanbietern.
- austauschbare Basisplatte
- voreilende, gefederte Fangstifte
- Federkontaktstifte
- verstellbare Niederhalter
- Kunststoffstellschrauben für optimalen Niederhalterdruck
- Prüflingsspezifische Elektronikschnittstelle
Technische Daten Standardprüfrahmen (andere Maße möglich)
- Grundfläche (B x T): 300mm x 200mm
- Gesamthöhe: 100mm (ohne Niederhalter)
- Nutzfläche: 255mm x 155mm
- Masse: 2,5kg
- Stärke der Basisplatte: 10mm

top

Subminiatur Melodiegenerator

Subminiatur Tongenerator
- Melodiespeicher für über 600 Noten
- Sensoreingang für z.B.
  - Schalter
  - Lichtsensor
  - Magnetsensor
- Class-D-Verstärker
- Ultra-Low-Power
  - Versorgungsspannung 2.5 .. 5.5V
  - Standby-Stromaufnahme kleiner 1 µA
  - Standby-Zeit an CR2032 mehrere Jahre
  - Stromaufnahme im Betrieb ca. 4 mA plus Lautsprecherstrom
Mikrocontroller ATtiny412
- SOIC8 Gehäuse
- 4 kByte Flash
- 256 Byte SRAM
- 20 MHz
Leiterplatte
- 16.5mm Durchmesser
- 2 Lagen, einseitig SMD

top

20dBm Breitband EMV Vorverstärker

HF-Vorverstärker mit konfigurierbarem Frequenzgang
SMA Buchsen
Kaskadierbare 50Ω Ein-/Ausgänge
Anwendungsbeispiele

EMV-Sondenvorverstärker
Spectrum-Analyzer Tracking-Generator Verstärker

Parameter Standardkonfiguration

Haupteinsatz zwischen 20MHz und 1GHz
Ausgangsleistung 20dBm
Ruheleistungsaufnahme 90mA * 5V

top

EMV Filter Testboards

Trägerplatinen zur Beurteilung der HF-Eigenschaften von elektronischen Bauelementen
Ermöglicht die Überprüfung der Datenblattparameter
Kontrolle der Interaktion von Bauteilen
Kostenoptimierung durch Bauteilevergleich
Reduziertes EMV-Designrisiko
Beispiele für Aufbauvarianten

Leitungs- und Versorgungsfilter / Dämpfungsglied

SMA Buchsen
Coplanar Waveguide 50Ω
Pi-Filterstruktur mit mehreren SMD-Pads

Versorgungsfilter

SMA Buchsen
Coplanar Waveguide 50Ω
Pi-Filterstruktur mit mehreren SMD-Pads
Pi-Filterstruktur mit THT-Pads
Zusatzpads für SMD-Sicherungen und Schutzdioden

Universalträger

Pads für SMA Buchsen oder Koax
Filterstrukturen können direkt als Isolationsfräsungen eingebracht werden

Messbeispiel: Frequenzgänge Standardferrit unter Biasstrom

1000Ω 0603 Ferrit
zusätzlich mit verschiedenen Kondensatoren
Prüfprotokoll mit Bildern

top

Seriell-nach-WLAN - Konverterplattform

WiFi/IoT - macht beliebige Geräte WLAN / IP fähig und bringt Ihre Anwendung ins
"Internet der Dinge"
- HTTP/Webserver
  - ermöglicht drahtlosen Zugriff per Webbrowser vom Smartphone, Tablett oder Laptop
  - einheitliche Benutzerschnittstelle für Windows, iOS, Android, Linux
- TCP/IP / UDP/IP
  - flexibler und effizienter Zugriff, z.B. auf Sensordaten
WLAN Spezifikationen
- 802.11 b/g/n protocol
- Wi-Fi Direct (P2P), soft-AP
- Integrated TCP/IP protocol stack
- +19.5dBm output power in 802.11b mode
- Wake up and transmit packets in < 2ms
- Standby power consumption of < 1.0mW (DTIM3)
Applikationsschnittstelle
- 1x UART (3,3V oder RS232)
- I2C (optional), SPI (optional)
- 2..7 Digital Ein-/Ausgänge
- Bedientaster
- 2x LED
Entwicklungsumgebung
- offene Entwicklungsumgebung Eclipse/GCC
- verfügbar unter Windows 7 und Linux
- langfristige Projektwartungssicherheit
Anforderungsabhängige Bestückung
Eingangsspannung: 3,3VDC fest oder 4,5V..14VDC
Stromaufnahme: < 200mA, Standby-Stromaufnahme anwendungsabhängig < 0.1mA
Abmessung: Leiterplatte: 43x29mm (optionales Kunststoffgehäuse ca. 60x36xmm)

top

Bluetooth Low Energy Sensor

kompakte Bluetooth Sensorplattform
- Texas Instruments CC2541F254RHAT
- 2.4-GHz Bluetooth low energy System-on-Chip
- Bluetooth 4 Low Energy Standard (BLE)
- bis zu 2Mbps Datenrate
- MCU Core 8051
- vereinfachte BT Zulassung möglich
Peripherie
- MPU-6050 6D-Sensor
  - 3x Beschleunigung
  - 3x Drehrate
Step-Up-Converter
- dynamisch einstellbar
- betriebsartabhängige MCU-Spannung
- 1x AAA NiMH 800mAh
MicroUSB-Ladebuchse
- Ladeschaltung
  - Batteriestandsmessung
  - Ladestrommessung
Bedienung
- Betriebsartenanzeige über zwei LEDs
- Betriebsartenwahl über einen Taster
Firmware
- BLE Stack von TI für IAR Embedded Workbench
- anwendungsspezifische Erweiterungen
- TI Treiber z.B. für Win8 und iOS
Stromaufnahme
- < 0.2mA im Standby, 0.5..20mA im Betrieb
Abmessung
- PCB 50x28mm (mit Batteriehalter ca. 50x42x13mm)

top

SSI USB DUO - Konverterplattform

Flexible Plattform für kundenspezifische Konverter, z.B.
- Umsetzung von ABZ nach SSI
- SSI oder ABZ Skalierung
  - z.B. 1000 Pulse pro Umdrehung nach 400 Pulse pro Umdrehung
- SSI nach RS232 oder RS485
Digitale Interfaces für bis zu 2xSSI / 2xABZ / 6xRS422 / 6xRS485
Schnelle bidirektionale Treiber bis 10Mbit/s
- erreichbare Taktraten applikationsabhängig (z.B. SSI-Slave 2MHz, ABZ-Skalierung 1MHz)
Kommunikation: 1x USB-Device (optional RS232)
Freie Logikkonfiguration durch ARM Cortex M4 Controller
Anforderungsabhängige Bestückung
Eingangsspannung: über USB (opt. separate 5VDC oder 24VDC)
Stromaufnahme: < 200mA
Abmessung: 85x50.5mm (optionales Kunststoffgehäuse ca. 114x64x39mm)
SSI-Produkte finden Sie bei IB Kirchen

top

SSI USB - Konverterplattform

Flexible Plattform für kundenspezifische Konverter
Digitale Interfaces für bis zu 1xSSI/ 1xABZ / 3xRS422 / 3xRS485
Schnelle bidirektionale Treiber bis 10Mbit/s
- erreichbare Taktraten applikationsabhängig (z.B. SSI-Slave 2MHz)
Kommunikation: 1x USB-Device (optional 2x 3V3-RS232)
Freie Logikkonfiguration durch ARM Cortex M4 Controller
Anforderungsabhängige Bestückung
Eingangsspannung: über USB (opt. separate 5VDC-9VDC)
Stromaufnahme: < 200mA
Abmessung: 68x43.8mm (optionales Kunststoffgehäuse ca. 87x57x39mm)
SSI-Produkte finden Sie bei IB Kirchen

top

Licht- und Soundmodul mit 6-Achsen Bewegungssensor

Licht- und Soundmodul für Schauspieltechnik
Applikationsschnittstelle
- ARM Cortex M0 MCU
  - STM32F051K8
  - 64kB Flash / 8kB SRAM
Schnittstellen
- 3x Power-LED, 2A, PWM
- Audioverstärker 4 bis 8 Ohm, maximal 2W
- 6D Bewegenungssensor
- microSD-Slot
- 2x Tasteranschluss
- Serielle Schnittstelle, 3,3V-Pegel
Versorgung
- Einzelne Li-Ion-Akku Zelle mit 3,7 V Nennspannung
Alle Anschlüsse als SMD-Pads 4mm x 2mm auf der Leiterplattenoberseite
Abmessung
- Leiterplatte: 31mm x 21mm
Auftragsumfang
- Entwicklung Hardware
- Entwicklung Firmwareframework/Treiber
- Entwicklung Prüfmittel: Prüfadapter, Prüfsoftware
- Fertigungssteuerung Muster und Vorserie

top

Digital Input-/Output-Modul

Busfähiges Digital Input-/Output-Modul.
Applikationsschnittstelle
- ARM Cortex M0 MCU
  - STM32F051K8
  - 64kB Flash / 8kB SRAM
- 2x Businterface
- 4x Umschaltbare Digitalein-/ausgänge
- Temperatursensor
- 1x Betriebsstatus LED
- Alle Anschlüsse auf WAGO 250 Klemmleiste 1,5qmm RM3.5
Gehäuse

Gehäuse und Kabeleinführungen Schutzart IP67
Aluminiumausführung

Abmessung

Leiterplatte: 90mm x 68mm
Gehäuse: 100mm x 100mm x 81mm

top

Lastzellen Datenwandler

Busfähiger Lastzellen Messwandler.
Eichfähig gemäß "International Recommendation OIML R 76-1 Edition 2006 (E)".
Applikationsschnittstelle
- ARM Cortex M0 MCU
  - STM32F051K8
  - 64kB Flash / 8kB SRAM
- 2x Businterface
- 1x Lastmesszelle
- Anschluss Eichplombe für harten Firmwareschutz
- Temperatursensor
- 1x Status LED
- Alle Anschlüsse auf WAGO 250 Klemmleiste 1,5qmm RM3.5
Gehäuse

Gehäuse und Kabeleinführungen Schutzart IP67
Aluminiumausführung

Abmessung

Leiterplatte: 90mm x 68mm
Gehäuse: 100mm x 100mm x 81mm

top

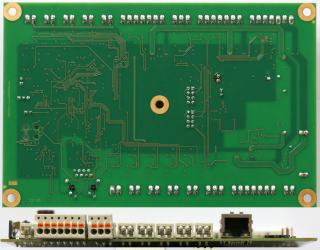

Datensammler mit Ethernet E200

Modul zur Mehrkanaldatensammlung.
Applikationsschnittstelle
- ARM Cortex M4 MCU @ 168MHz
  - STM32F417VG
  - 1024kB Flash / 192kB SRAM
  - 168MHz
  - CRYPTO-Hardware
- 1x 100Mbps Ethernet
- 4x UART RS232 RX/TX, Versorgung 24V 2A, 5V 0.5A
- 2x UART RS485
- 5x Digitaleingang, potentialfrei, Weitbereich 5V..28V, 1x Status LED
- 5x Digitalausgang, potentialfrei, max. 28V 100mA, je 2x Status LED
- 1x SD/MMC Card
- Batteriegepufferte Echtzeituhr
- 1x System Status LED
- Versorgungseingang 19.2 . . 24V . . 28.8V
- Alle Anschlüsse auf WAGO 734 Stiftleiste für WAGO 2734 Steck-/Klemmleiste 1,5qmm RM3.5
Abmessung: Leiterplatte: 168mm x 120mm

top

Datensammler mit Ethernet P100

Erweiterungsfähiges Modul zur Mehrkanaldatensammlung.
Applikationsschnittstelle
- ARM Cortex M4 MCU @ 168MHz
  - STM32F417VG
  - 1024kB Flash / 192kB SRAM
  - 168MHz
  - CRYPTO-Hardware
- 1x 100Mbps Ethernet
- 5x UART RS232 RX/TX
- 1x UART umschaltbar RS232 / RS485
- 4x Digitaleingang, potentialfrei, Weitbereich 5V..28V
- 4x Digitalausgang, potentialfrei, max. 28V 100mA
- 4x ADC, 12bit, 0..3,3V
- 1x SPI, 8x ChipSelect, 3,3V
- 1x I2C, 3,3V
- 1x SD/MMC Card
- Batteriegepufferte Echtzeituhr
- 1x Status LED
- Versorgungseingang 5V
- Alle Anschlüsse auf WAGO 250 Klemmleiste 1,5qmm RM3.5
Abmessung: Leiterplatte: 150mm x 135mm

top

Seriell-nach-AS-i - Bridge

AS-Interface, kurz "AS-i", steht für Aktor-Sensor-Interface. Es handelt sich hierbei um ein industrielles Feldbussystem, das Daten und Versorgungsspannung auf nur zwei Drähten transportiert. Das AS-Interface ist seit 1999 internationaler Standard nach EN50295 und IEC62026-2.
Anwendungsbeispiel:
- Energie- und Datentransport auf nur zwei Leitungen
- Übertragungsprotokoll: RS232 115200 8N1
ASi-Xceiver ist eine AS-i Entwicklungsplattform die auf einer STM32F030F4P6 MCU ohne AS-i-ASICs folgende Funktionen abbilden kann:
- AS-i Busmaster
  - physikalische Umsetzung von Sensor/Aktor-Daten nach AS-i
  - logische Umsetzung von Sensor/Aktor-Daten nach AS-i- oder proprietärem Protokoll
- AS-i Slave
  - physikalische Umsetzung von Sensor/Aktor-Daten nach AS-i
  - logische Umsetzung von Sensor/Aktor-Daten nach AS-i- oder proprietärem Protokoll
- AS-i Power Supply
  - Einspeisung der 24V Versorgungsspannung auf den AS-i-Bus
AS-i Busankopplung
- 62 Busteilnehmer
- Datenrate 160kBaud
- Leitungslänge 100m (ohne Repeater)
- WAGO 250 Klemmleiste 1,5qmm RM3.5
Applikationsschnittstelle
- ARM Cortex M0 MCU
  - STM32F030F4P6
  - 16kB Flash / 4kB SRAM
  - 48MHz
  - TSSOP20
- 1x UART (3,3V / RS232 / RS232 potentialfrei)
- 1x SPI (3,3V)
- 1x Status LED
- Versorgungsausgang 3,3V (400mA max.)
- Versorgungsausgang 24V (3A max.)
- WAGO 250 Klemmleiste 1,5qmm RM3.5
AS-i 24V Einspeisung
- Versorgungseingang 24V (3A max.)
- AS-i Datenentkopplungsnetzwerk (3A max.)
- WAGO 250 Klemmleiste 1,5qmm RM3.5
Anforderungsabhängige Bestückung
Eingangsspannung: AS-i Busspannung 16..34VDC
Stromaufnahme: Eigenbedarf < 40mA, Standby-Stromaufnahme anwendungsabhängig < 5mA
Abmessung: Leiterplatte: 85x56mm (optionales Kunststoffgehäuse ca. 114x64x29xmm)

top

Displaycontroller für Laborgeräte

Anzeige und Kommunikationseinheit für ein Hochleistungstemperiersystem
Schaltungsentwurf und Firmwareentwicklung
- Integrierter STM32 Controller für Displayansteuerung, Touch und Backlight
- Kommunikationsschnittstelle zwischen Host-PC und dedizierter Reglereinheit
- Notenprogrammierbarer Beeper, 2x Gehäuselüftersteuerung, 3 digital Inputs, 1 floating digital Output
- RS-485, RS-232 und VCP-/DFU-USB Software Control Interfaces
Ein Produkt der head electronic GmbH - das TEClab16-24
- Vorgestellt auf der LASER World of Photonics 2013 in München

top

Steuerung für Analysepumpen

Anwendung in der Hochdruck-Flüssigkeits-Chromatographie (HPLC)
Entwicklung der Elektronik-Hardwarekomponenten
- Integrierter Controller für externen Säulenofen
- 4 wide range digital Inputs (5V..24V, up/down biased), 4 wide range digital output Kontakte (48V 250mA), 2 switched 24V power outputs
- RS-232, USB, Ethernet Switch (TCP/IP) Software Control Interfaces
EMV-Konzept Gesamtsystem
- anforderungsgerechte Schaltung/Layout
- Komponentenauswahl, z.B. Netzteil
- EMV-gerechte Gehäuseoptimierung
- Betreuung-/Durchführung EMV-Tests
- Begleitung-/Vorbereitung UL/CSA/ETL-Zulassung (elektrisch/Sicherheit)
Beschreibung Pumpe
- zweifach Einzelhub-Pumpe, erhältlich mit 1.25ml oder 5ml Pumpenköpfen
- hochauflösende Direktantriebsregelung
- neuartiges Pumpenkopf- und Ventildesign ermöglicht effizienten und schnellen Fluss- und Druckaufbau, automatisches Ausstoßen und Lösungsmittelwechsel
- Temperaturgeregeltes Pumpenkopf- und Ventilgehäuse
- Kolbendruckmessung
- Benutzerfreundliche Software
- CE/UL/CSA/ETL-konform und zugelassen
- Spezifikationen
  - Flussrate: 10nl/min .. 2000μl/min
  - Max. Betriebsdruck: 1000/300bar (15000/4500psi)
  - Hubvolumen: 1375/5500μl

top

Digitaler Temperaturregler für HPLC-Säulenofen

Anwendung in der Hochdruckflüssigkeitschromatographie (HPLC)
Exakte digitale Temperaturregelung für höchste Reproduzierbareit von Messergebnissen
Kostenoptimiertes Design basierend auf Atmel ATmega1284
Kommunikation über RS232 und Ethernet
Touchdisplay

top

allTimer - kundenspezifische Stoppuhr

Kundenspezifische Zeitmesseinrichtung mit LCD
- Anzeigebereich bis 99,99s
Stückkostenoptimierung durch Mikrocontrollerapplikation
- Assemblerprogramm
- Befehlstakt 8192 Hz
- LCD Direktansteuerung (nur Glas, 3-fach Multiplexing)
- Programmspeicherbedarf ca. 500 x 12 Bit
- Datenspeicherbedarf ca. 23 Byte
Mikrocontroller PIC16F57
- 2048 x 12 Bit Flash
- 72 Byte SRAM
- 20 MHz max.
- SSOP28 Gehäuse
Batterielebensdauer
- ca. 5000 Betriebsstunden mit einer CR 2032
- Versorgungsspannung 2,8..3,3V
- Stromaufnahme ca. 15..40μA
Leiterplatte
- 52mm x 35,5mm
- Mikrocontroller
- LCD-Schnittstelle
- Batteriehalter
- Aufwärts-/Abwärtswandler-Spannungsversorgung (optional)

top

Kompakte RFID-Basisstation

Industriestandard 125kHz RFID
- EM Microelectronic EM4095
- Basismodul für Lesen und Schreiben
Hohe Reichweite durch 2,8mH Sendespule
- anpassbar an kundenspezifische Sendespulen
Integrierter Manchester- nach Seriell-Decoder
- 5V-RS232, 9600 Baud
- anpassbar an kundenspezifische Protokolle
Mikrocontroller ATtiny10
- SOT23-6 Gehäuse 2mm x 3mm
- 1 kByte Flash
- 32 Byte SRAM
- 8 MHz
Modulgröße
- 26mm x 26mm x 3,5mm
Entwicklung Hardware, Firmware und Prüf-Programmieradapter für IB Kirchen
- als OEM-Produkt über IB Kirchen zu beziehen

top

Subminiatur Melodiegenerator

Demonstrator für subminiatur Tongenerator
- Tongenerator in Maschinensprache
- Melodiespeicher für 200 Noten
- minimal werden 4 SMD Elemente auf ca. 1 Quadratzentimeter Platinenfläche benötigt
- Sensoreingang für z.B.
  - Schalter
  - Lichtsensor
  - Magnetsensor
- Ultra-Low-Power
  - Standby-Stromaufnahme kleiner 1 Mikroampere
  - Standby-Zeit an CR2032 mehrere Jahre
  - Stromaufnahme im Betrieb ca. 1 Milliampere plus Lautsprecherstrom

Mikrocontroller ATtiny10
- SOT23-6 Gehäuse 2mm x 3mm
- 1 kByte Flash
- 32 Byte SRAM
- 8 MHz
Leiterplatte Demonstrator
- 26mm x 11mm
- Mikrocontroller
- PWM-Verstärker und Filter(optional)
- Spannungsregler (optional)
Leiterplatte mit CR2032 Batteriehalter
- 29mm x 24mm
- Mikrocontroller
- PWM-Verstärker und Filter(optional)
- Taster

top

Schwebende Weihnachtskugel 2012

Demonstrator für kompakte Regleranwendung
- PD-Regler in Maschinensprache
Mikrocontroller ATtiny10
- SOT23-6 Gehäuse 2mm x 3mm
- 1 kByte Flash
- 32 Byte SRAM
- 8 MHz
Leiterplatte
- 50mm x 11mm
- Mikrocontroller
- PWM-Verstärker
- Strommessverstärker (optional)
- Spannungsversorgung

top

SSI TOOL 1 - Konverterplattform mit FPGA

Flexible Plattform für kundenspezifische Konverter
Digitale Interfaces für bis zu 2xSSI/ 2xABZ / 6xRS422 / 6xRS485
Schnelle bidirektionale Treiber bis 10Mbit/s
Analoge Präzisionseingänge mit bis zu 2x 24bit +/-10V
Kommunikation 1x RS232
Freie Logikkonfiguration durch FPGA
Optionale Integration von XILINX PicoBlaze Controllern im FPGA
Anforderungsabhängige Bestückung
SSI-Produkte finden Sie bei IB Kirchen

top

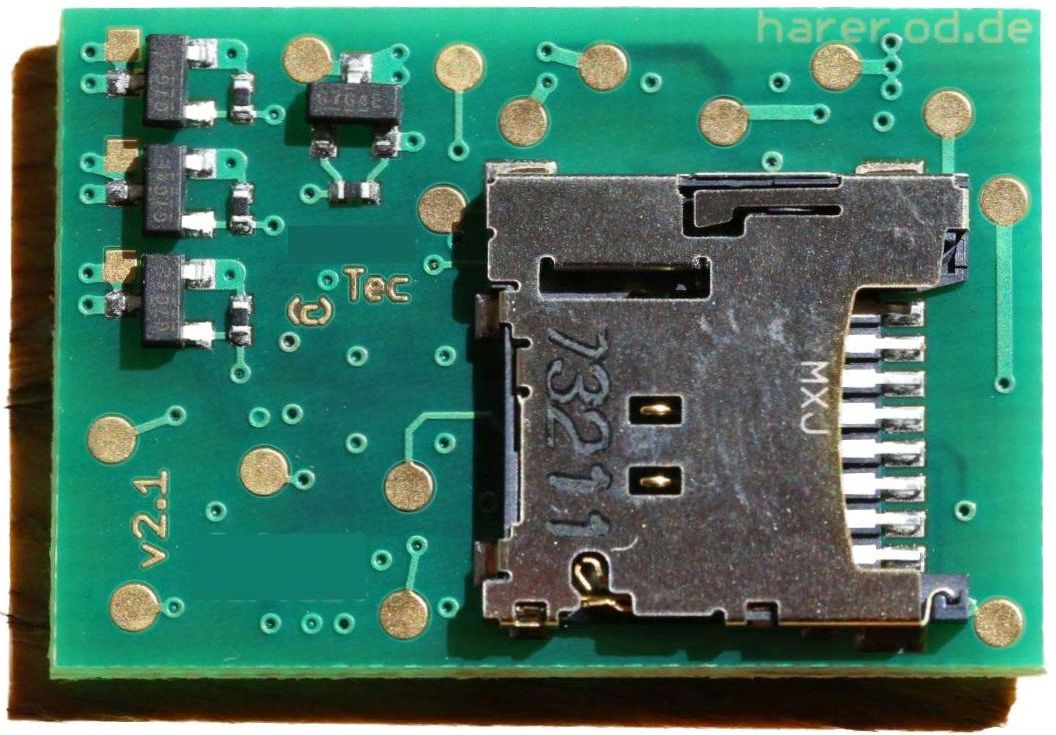

CentiPad - Embedded Linux Module

AT91RM9200 ARM9 CPU / SDRAM / Flash / miniSDcard
Kommunikation
- LAN / seriell / USB / Sound
Erweiterbarkeit:
- Address-/Daten-Bus / I2C / SPI / 1wire / CAN
1,1W typische Leistungsaufnahme
94mm x 62mm
CentiPad wurde als Standardplattform für HAREROD Kundenapplikationen entwickelt
- Anwendung z.B. als Entwicklungsplattform beim finnischen AALTO-1 Satelliten
