Zubehör

Sie stellen gerade Ihre persönliche Entwicklungsumgebung zusammen?

Häufig ist es gar nicht so einfach spezielle Komponenten kurzfristig oder in kleinen Stückzahlen zu bekommen.

Damit Sie schneller ans Ziel kommen, finden Sie auf den nächsten Seiten Zubehörteile rund ums CentiPad.

Platinen

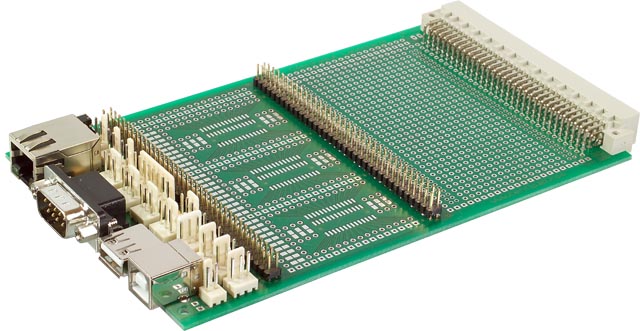

Laborkarte CentiPadLK105

Artikelbeschreibung:

Auf dem Weg zur Ihrer spezifischen Lösung möchten Sie Komponenten in Verbindung mit dem CentiPad testen?

Dann ist unsere Laborkarte eine ideale Arbeitsgrundlage für Sie. Im Europaformat kombiniert die CentiPadLK105 essentielle Schnittstellen wie Ethernet, USB und RS232 mit einem grossen Lochrasterfeld. Eine Besonderheit stellen die SMD-Pads in verschiedenen Grössen auf beiden Platinenseiten unterhalb des CentiPad-Steckplatzes dar, welche den fliegenden Aufbau von SMD-Komponenten entscheidend erleichtern. Wie es sich für eine echte Laborkarte gehört, ist die Verbindung zu anderen Laborgeräten mittels VG-Leiste möglich.

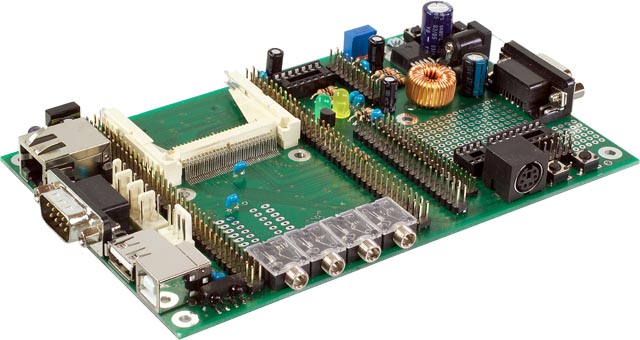

CentiBOB-Karte CentiBOB104

Artikelbeschreibung:

Sicher kennen Sie die CentiBOB104 schon von unseren Development Kits.

Damit Sie während der Entwicklung alle Möglichkeiten der CentiPad-Familie ausgiebig testen können, wird in den DK’s die CentiBOB104 mit umfangreicher Bestückung ausgeliefert.

Bestückt man die CentiBOB104 jedoch ausschließlich mit den Komponenten welche für die aktuelle Anwendung benötigt werden, so bietet die im Europaformat gefertigte CP-BOB200 gerade bei Vor- und Kleinserien eine zuverlässige und kosteneffiziente Alternative zu selbst konstruierten Boards.

Die Auswahl an Schnittstellen und Bestückungsoptionen lässt (fast) keine Wünsche offen:

• Ethernet
• 2x RS232 Schnittstelle (über Lötbrücken sind verschiedene Schnittstellen auf die SubD9-Stecker konfigurierbar.)
• USB Host interface
• USB Device interface
• CAN Interface auf Pfostenstecker
• 1wire Interface als Lötplatz für 1wire Sensoren
• IrDa (optional)
• IR-Remote-Controll LED (optional)
• I2C-interface über Standard Mini-DIN 6pol Buchse (optional)
• I2C 8pol DIL IC-Lötplatz
• SPI Interface auf Pfostenstecker (optional)
• LCD-Interface für eine breite Auswahl an alphanumerischen und graphischen  Punktmatrix LCD’s
• Sound:
• 3,5mm Stereo LineIn
• 3,5mm Mono MicIn
• 3,5mm Stereo LineOut
• 3,5mm Stereo Headphone
• Festspeicher Interface
• ATA40, 3,5“ Festplatten
• ATA44, 2,5“ Festplatten (optional)
• CompactFlash Interface (optional)
• SD/MMC (optional)
• SoftOn- und Reset-Taster
• 7 open-collector-Leistungsausgänge (GPIO0..5 und PCK0)
• Leistungsstarker Schaltregler mit einem Eingangsbereich von 7..28V und einem maximalen Ausgangsstrom von 1,5A @ 5V

Prototypenkarte CentiPadPT101

Artikelbeschreibung:

Die Prototypenkarte CentiPadPT101 mit passendem Gehäuse (Alubos) und Zubehörset eignet sich hervorragend für Kleinstserien z.B. im Prüfmittelbau. Die Platine kann je nach Bedarf mit verschiedenen Steckern bestückt werden.

Funktionsumfang CentiPadPT101:

• Trägerplatine für CentiPad, passend zum Einbau in Aluminiumgehäuse
• Lötpunkte für LAN-Buchse
• Lötpunkte für Spannungsversorgungsbuchse
• Lötpunkte für USB-B-Buchse
• Lötpunkte für SubD25-Stecker/Buchse
• Lochrasterfeld

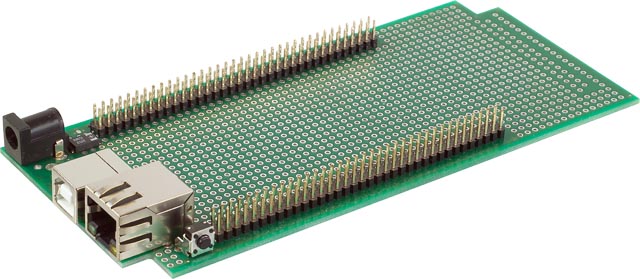

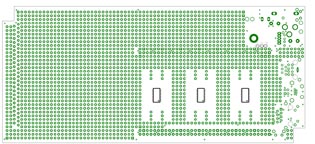

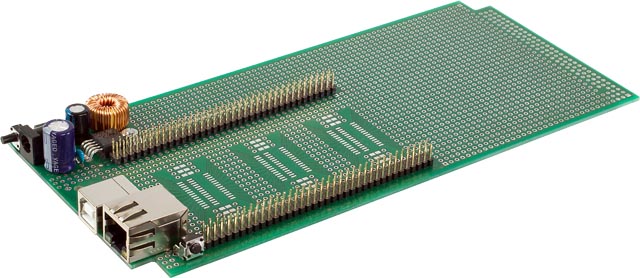

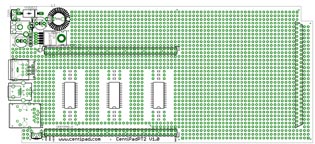

Prototypenkarte CentiPadPT201

Artikelbeschreibung:

Die Prototypenkarte CentiPadPT201 mit passendem Gehäuse [link] und Zubehörset [link] eignet sich hervorragend für Kleinstserien z.B. im Prüfmittelbau. Die Platine kann je nach Bedarf mit verschiedenen Steckern bestückt werden.

Funktionsumfang CentiPadPT201:

• Trägerplatine für CentiPad, passend zum Einbau in Aluminiumgehäuse
• Lötpunkte für LAN-Buchse
• Lötpunkte für Spannungsversorgungsbuchse
• Lötpunkte für Schaltregler
• Lötpunkte für USB-B-Buchse
• Lötpunkte für SMD-Bauteile
• Lochrasterfeld

Bauteile

Auf dieser Seite finden Sie Bauteile Zubehörteile rund ums CentiPad. Einfach unter Angabe der Artikelnummer bei info@centipad.com bestellen.

Zubehörset 1

Das Zubehörset enthält typische beim Aufbau eigener Laborkarten benötigte Bauteile. Die Teile werden lose in einem Tütchen verpackt geliefert. Das Zubehörset 1 enthält:

• 1x LU1T041F-43
• 2x SL 2X36G 2,54

Zubehörset PT1

Dieses Zubehörset enthält Bauteile für die Bestückung der Prototypenkarte PT1

• USB-B
• LAN-Stecker/Trafo
• 2x36 Stecker für CentiPad
• Spannungsversorgungsbuchse

Zubehörset PT2

Dieses Zubehörset enthält Bauteile für die Bestückung der Prototypenkarte PT2

• USB-B
• LAN-Stecker/Trafo
• Bauteile Schaltregler
• 2x36 Stecker für CentiPad

LAN-Stecker/Trafo Kombination

Beschreibung:  RJ45 Connector Module mit integriertem 10/100 Base-TX Transformator und LED’s. Dieses kostengünstige und platzsparende Modul wird z.B. auf dem CentiBOB eingesetzt.

Artikelnummer: LU1T041F-43

Datasheet: lu1t041f-43(m)-reva2.pdf

LAN-Trafo

Beschreibung:  SMD 10/100 Base-TX Puls-Transformator passend zum PHY des CentiPad.

Artikelnummer: TS6121C

Datasheet: TS6121C_Series.pdf

Steckerleisten

Beschreibung:  Diese 2x36 Pin Steckerleisten im 2,54mm Raster bilden das Gegenstück zu den CentiPad Steckverbindern.

Artikelnummer: SL 2X36G 2,54

Datasheet: -

Buchsenleisten

Beschreibung:  Diese 2x36 Pin Buchsenleisten im 2,54mm Raster werden standardmäßig am CentiPad verbaut. CentiPads ohne Buchsenleisten können hiermit nachgerüstet werden.

Artikelnummer: BL 2X36G 2,54

Datasheet: -

Spannungsversorgungsbuchse für PT

Beschreibung:  Spannungsversorgungsbuchse für PT101/201

Artikelnummer: -

Datasheet: -

USB-Buchse

Beschreibung:  USB-buchse für PT101/201

Artikelnummer: -

Datasheet: -

Stecker

Alle auf dem CentiBOB eingesetzten Steckverbinder sind über uns beziehbar. (Lieferzeit mengenabhängig, auf Anfrage)

Gehäuse

Gehäuse passend zu CentiPadPT101

Die Platine CentiPadPT101 wurde für das ALUBOS 800-150 Gehäuse der Firma Bopla entwickelt. Ein komplettes Gehäuse besteht aus einer Aluminium-Profilteil und zwei Abschlussdeckeln. Diese Einzelteile können für Ihre spezifischen Anforderungen bearbeitet werden. Wir unterstützen Sie hierbei gerne [Services]

ABD 800  Standard Aluminiumdeckel für ABPH 800

ABM 800 AL-BE  Montagedeckel mit 9V-Block Batteriefach für ALUBOS 800

ABPH 800-150 Aluminiumgehäuse für CentiPadPT101

Gehäuse passend zu CentiPadPT201

Die Platine CentiPadPT201 wurde für das ALUBOS 1000-200 Gehäuse der Firma Bopla entwickelt. Ein komplettes Gehäuse besteht aus einer Aluminium-Profilteil und zwei Abschlussdeckeln. Diese Einzelteile können für Ihre spezifischen Anforderungen bearbeitet werden. Wir unterstützen Sie hierbei gerne [link Mechanik]

ABD 1000 Standard Aluminiumdeckel für ABPH 1000

ABM 1000 AL-BE Montagedeckel mit 9V-Block Batteriefach für ALUBOS 1000

ABPH 1000-200  Aluminiumgehäuse für CentiPadPT201
